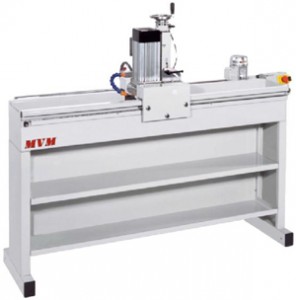

MVM ZX
MVM ZX
Descente automatique de la meule avec prise de passe réglable et programmation de la descente totale de la meule. Tête porte-meule réglable de 0° à 30°. La machine est équipée d’une pompe pour le liquide réfrigérant avec tuyau flexible, un robinet, un diffuseur réglable pour l’arrosage des couteaux.
> Télécharger la documentation de l’affûteuse ZX
Equipements
- Moteur meule 1,5 KW (2 HP)
- Plateau mécanique mm 1.000 x 100 pivotant de 0° à 90°
- Meule boisseau ø 127 mm
- Descente automatique de la meule
- Avance automatique du chariot (11 m/min)
- Machine sous arrosage
- Filtre magnétique statique
- Passage entre plateau et meule de mm 30
- Cales étagées de 30/10 pour l’affûtage de 4 fers de raboteuse superposés
- Equipement électrique aux normes EN 60 204-1
- Normes CEE 89/392
- Couleur de la machine : gris RAL7035
Descriptif détaillé
BATI DE LA MACHINE
Le bâti est en acier mécano soudé normalisé et nervuré pour conférer la rigidité à la structure. Le bâti
dispose de guidages intégrales recouverts de bandes en acier trempé. A l’intérieur il y a la table porte-couteaux pivotant de 0° à 90° équipée de 2 cales étagées et 4 brides de serrage pour l’affûtage de
4 couteaux superposés. Bac équipé d’électropompe qui, par un tuyau flexible, envoie le liquide réfrigérant sur la pièce à usiner. Le débit est réglable par un robinet.
CHARIOT
Le chariot est en fonte. La structure est complètement normalisée afin d’enlever les tensions causées par le refroidissement. Le chariot se déplace sur 6 roulements de haute précision réglables. Un réducteur actionné par un moteur triphasé entraine le chariot par une chaine.
GROUPE TETE PORTE-MEULE
La tête porte-meule est extrêmement solide et compacte, dispose d’un moteur à 2 poles, un système
de descente de la meule soit manuel ou automatique. Une meule boisseau en céramique inclinable.
Une technique particulière de préparation des surfaces et l’emploie de vernis à haute résistance chimique et mécanique confèrent à la machine une résistance élevée contre les effets de corrosion des liquides réfrigérants synthétiques. La machine est équipée de clés de service, huile émulsionnable, de 3 livrets,1 d’instruction et 1pour les pièces détachées et un livret pour le choix des meules à utiliser selon la pièce à usiner.
Caractéristiques
Descente automatique de la meule avec prise de passe réglable et programmation de la descente totale de la meule. Tête porte-meule réglable de 0° à 30°.
La machine est équipée d’une pompe pour le liquide réfrigérant avec tuyau flexible, un robinet, un diffuseur réglable pour l’arrosage des couteaux.
