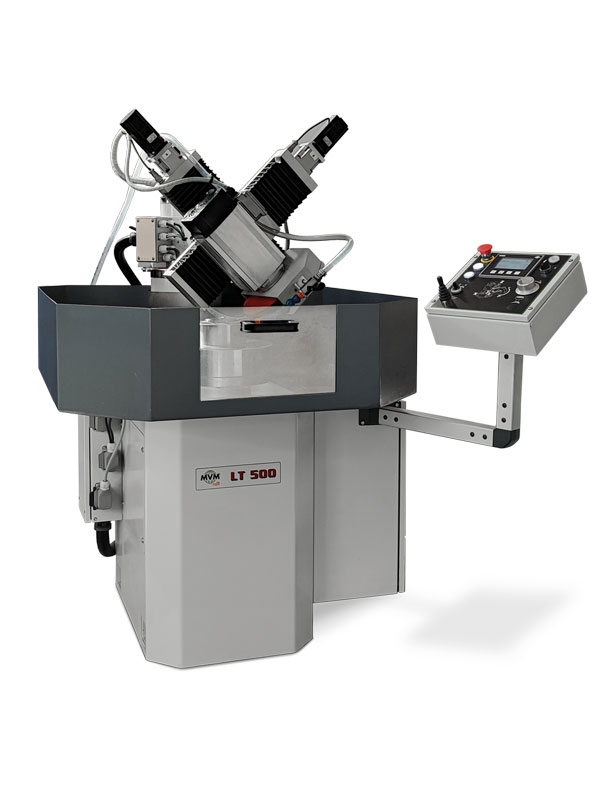

Affûteuse pour couteaux circulaires avec meule tangentielle

Affûteuse polyvalente et unique en son genre pour l’affûtage de couteaux circulaires biseautés jusqu’à Ø 500 mm, contre-lames singles et multiples avec meule tangentielle Ø 250 mm ou meule boisseau frontale (en option) Ø 150 mm.

Grâce à son fond rigide, sa structure lourde et le parfait équilibrage des masses, il permet de travailler en l’absence de vibrations et d’obtenir une faible rugosité et d’excellentes finitions.

La LT500 est équipée d’un moteur électrique de 1,8 kW (2,5 HP) monté sur 2 axes de travail linéaires motorisés pas à pas gérés par un écran tactile Siemens PLC avec un logiciel facile à utiliser et des graphiques intuitifs. L’équipement est complété par la rotation de la tête de 0° à 90°, le cycle de travail automatique programmable, la descente de la tête centésimale avec volant électronique pour des mouvements de précision, l’inversion de rotation de la meule, le variateur de vitesse de la table de 3 à 35 tr/min et la colonne mobile qui permet de travailler sur la pièce à plus de 300 mm de hauteur du plateau.

La machine peut être équipée d’un plateau magnétique Ø 300 mm ou supérieur et d’un épurateur magnétique ou à papier avec un bac externe.

Brochure : LT 500 FSR

Caractéristiques techniques:
Puissance moteur meule : 1,8 kW (2,5 CV)
Diamètre meule tangentielle : Ø 250 mm (trou 50 mm)
Diamètre meule boisseau frontale : Ø 150 mm (trou 20 mm)
Course horizontal de l’axe X : 220 mm
Course verticale de l’axe Z : 220 mm
Centrage sur plateau magnétique : Ø 25 mm
Variateur de vitesse de rotation table : 3-35 rpm
Colonne mobile course verticale : 180 mm
Passage maxi meule tangentielle-plateau magnétique : 340 mm
Passage maxi meule frontale-plateau magnétique : 315 mm
Sur demande
Plateau magnétique (optionnel): Ø 300 – Ø 350 – Ø 400 mm
